Válvulas industriais
Válvulas industriais

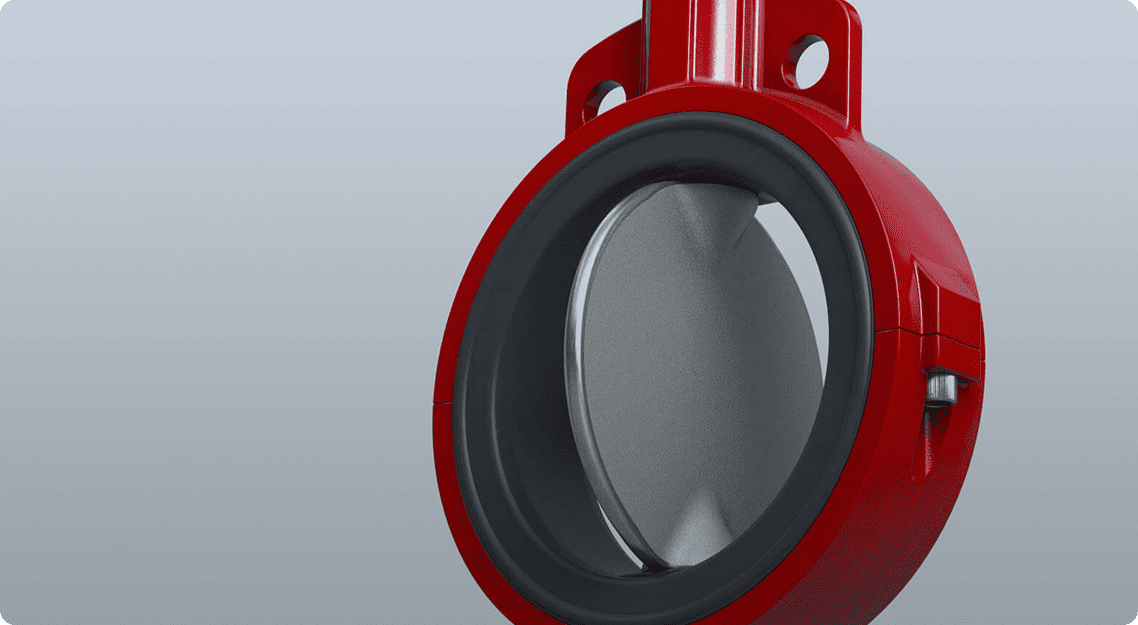

A Válvula borboleta é compacta, leve e usada para bloqueio ou controle de fluxo de água, vapor, óleo e gás. Indicada para líquidos de baixa pressão, oferece baixa perda de carga e fácil manutenção, pois atua entre flanges.
Sua vedação pode ser de borracha, Viton, EPDM, Buna-N, Teflon ou metal. O disco gira dentro de um anel, regulando o fluxo. Com acionamento automático, pode controlar temperatura, pressão e vazão em processos industriais.
As Válvulas Rumo Industrial® série RUB20. São desenvolvidas seguindo todas as norma API 609 categoria A sendo portanto uma válvula intercambiável, pois suas dimensões principais são normalizadas.
Válvula Borboleta Wafer monobloco;
Válvula Borboleta Wafer Bipartida;
Válvula Borboleta Bi excêntrica;
Válvula Borboleta tri excêntrica.
As classes de pressão de trabalho são: 150LBS ; 300LBS; 600LBS; e 900LBS
Tipos de válvulas:
Wafer
Bi-partido
Semi-lug
Flangeda
Lug
Válvula Borboleta Tipo Wafer
Válvula Borboleta Tipo Wafer para montagem entre Flange Padrão DIN e ANSI
Classe 150Lbs Fabricação DN 2” a 24”
Válvula Borboleta tipo Wafer semi-lug
Válvula Borboleta tipo Wafer semi-lug, p/ montagem entre flange P. Din ou ANSI
Classe 150Lbs.
Corpo em F°Fº Nodular ASTM A-536 GR. 65-45-12 ou Aço Carbono ASTM A-216 GR. WCB; Disco reforçado em F°Fº Nodular, Aço Carbono ou Aço Inox (304, 316, 410);
Eixos em Aço Inox AISI 410;
Construção de acordo com a norma API-609.
Especificações
Acionamento Alavanca
Caixa redutora c/ volante
Atuadores Pneumático e Elétrico
Flutuador tipo Bóia.
Construção de acordo com a norma API-609.
Dados técnicos:
Possui a furação do flange superior normalizada seguindo a norma ISO, 5211.
Pronta para ser montada entre flanges conforme norma DIN EM 1092-2 PN10/PN16, ASME B16.5 150 l bs, ABNT NBR 7675 PN10/PN16 e AWWA C207 150 l bs.
Aplicações: Ventilação e ar condicionado, processamento Químico e Petroquímico, indústria sucroalcooleira, saneamento, alimentos e bebidas, geração de energia, papel e celulose.
CLASSE DE PRESSÃO: 150 LBS
PRESSÃO DE TESTE: 172 LBS
TEMPERATURA: -30º C a 160ºC
FABRICAÇÃO: 2”(50 mm) a 24” (600mm)
